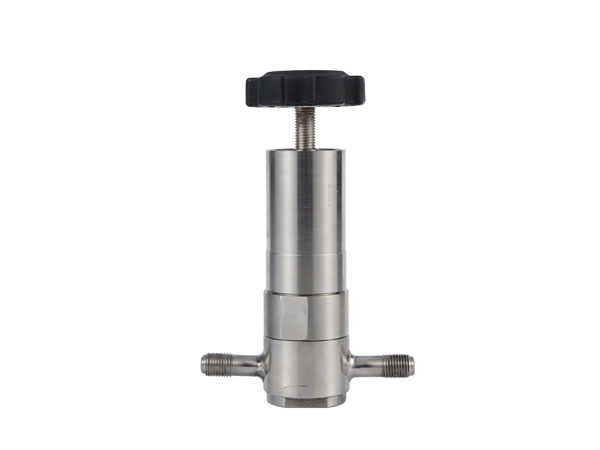

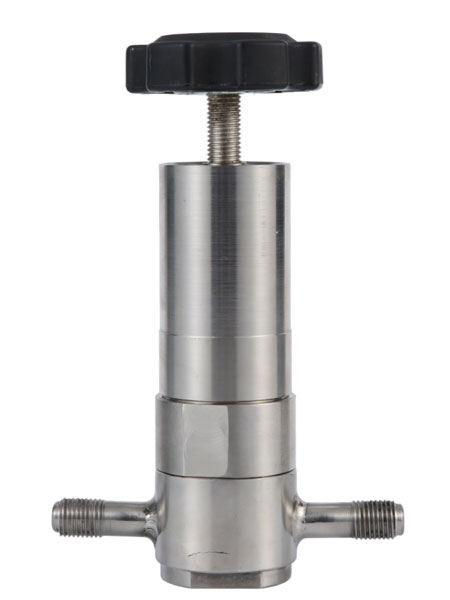

高溫背壓閥HTRW71

高溫背壓閥HTRW71

高溫背壓閥HTRW71

高溫背壓閥HTRW71

高溫背壓閥HTRW71

HTRW71低壓系列高溫背壓閥，不銹鋼膜片壓力傳輸，壓力控制準確，用于調節上游壓力，適用高溫氣體、高溫液體，可面板安裝。

服務熱線： 021-60528933

HTRW71低壓系列高溫背壓閥，不銹鋼膜片壓力傳輸，壓力控制準確，用于調節上游壓力，適用高溫氣體、高溫液體，可面板安裝。

  • 高溫調節
    高溫調節
  • 高溫調節
    高溫調節
  • 高溫調節
    高溫調節

設計特點Design features

● 可采用面板式或墻式安裝。

● 母體與膜片采用硬密封形式。

● 母體螺紋: 1/4" NPT(F) 3/8"NPT(F)。

特性參數Characteristic parameters

?  最大調節壓力：800psig
?  調節壓力：0~25，0~50，0~100，0~250，0~300，0~500，0~800psig
?  安全測試壓力：1.5倍的最大輸入壓力
?  適用溫度：100℃至＋260℃（大于260℃咨詢技術）
?  Cv值： 0.06 ,0.08, 0.2 ,0.4, 0.6

產品材質Product material

?  母體：316L ,Brass,C276,TA2,PVDF,不銹鋼襯氟
?  上蓋： 304
?  膜片：316L C276
?  閥座：PTFE,PEEK, Vespel
?  彈簧：316L
?  閥芯頂桿：316L

流量曲線圖Flow curve

流量曲線圖

安裝尺寸圖Installation dimensions

安裝尺寸圖

母體孔位圖Matrix bitmap

母體孔位圖


訂購指南ORDERING INFORMATION
系列型號 母體材質 母體孔位 調節壓力 壓力表 進氣形式 出氣形式 選項
L A G G  00 00 P
HTRW71高溫背壓閥 L:316L
B:Brass
C:C276
T:TA2
PD:PVDF
CF:襯氟
A
B 		L:0-25psig
K:0-50psig
I:0-100psig
G:0-250psig
F:0-300psig
E:0-500psig
D:0-800psig 		G:附壓力表
 （Mpa)
p:附壓力表
（psig/bar)
W:無壓力表 		00:1/4NPT(F)
01:1/4NPT(M)
02:3/8NPT(F)
10:1/8卡套接頭
11:1/4卡套接頭
12:3/8卡套接頭
91:1/4"VCR(F)
92:1/4"VCR(M)
93:1/4"焊接管
其他接頭可供選擇 		00:1/4NPT(F)
01:1/4NPT(M)
02:3/8NPT(F)
10:1/8卡套接頭
11:1/4卡套接頭
12:3/8卡套接頭
91:1/4"VCR(F)
92:1/4"VCR(M)
93:1/4"焊接管
其他接頭可供選擇 		P:面板式安裝
